Réchauffeurs à circulation
Réchauffeurs à circulation
Les réchauffeurs à circulation sont des éléments chauffants très efficaces conçus pour chauffer les liquides et les gaz circulant dans une conduite. Ces appareils sont compacts et faciles à installer. Ils peuvent assurer le chauffage principal ou servir de source de chauffage d’appoint ou de démarrage pour les systèmes de chauffage à circulation naturelle ou forcée.
Le cœur d’un réchauffeur à circulation est une résistance chauffante à visser ou à bride, installée dans un corps de tuyauterie. Ce corps est isolé thermiquement et protégé par une enveloppe extérieure métallique en acier inoxydable ou peinte avec une peinture anticorrosion. Le réchauffeur est raccordé au système par des raccords filetés NPT ou des brides d’entrée et de sortie.
Spécifications du réchauffeur à circulation
La conception des réchauffeurs à circulation de Bucan combine la robustesse et la durabilité d’un réchauffeur tubulaire à la flexibilité d’un échangeur de chaleur.
Les spécifications techniques peuvent exiger que l’appareil soit conforme au code des chaudières et des appareils sous pression. Bucan propose des réchauffeurs électriques à circulation conçus, fabriqués et homologués selon le code ASME, avec les poinçons de conformité appropriés.
Contactez-nous pour en savoir plus sur les réchauffeurs industriels à circulation de Bucan au Canada.
- Applications
- Sélection
- Caractéristiques
- Conseils
Applications typiques des réchauffeurs à circulation
- Huiles hydrauliques
- Surchauffe de la vapeur
- Solutions de nettoyage alcalines
- Huiles, des plus légères aux plus lourdes
- Eau et solutions aqueuses
- Eau déminéralisée ou désionisée
- Gaz (air, azote, gaz naturel, butane, etc.)
Contactez-nous pour acheter des réchauffeurs électriques à circulation et des réchauffeurs d’eau à circulation au Canada.

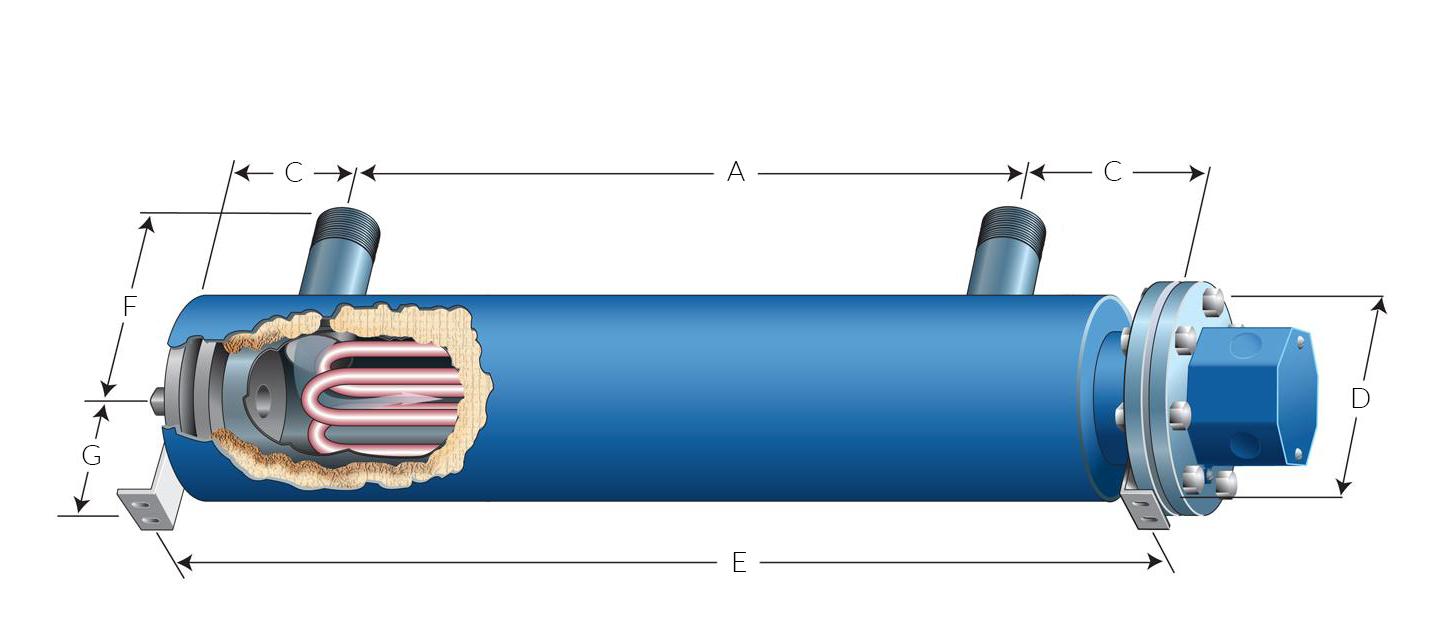

Réchauds de circulation à bride standard
| Taille nominale du récipient | A | C | D | E | F | G | Taille d’entrée/sortie (NPT) |
| 3″ | Section chauffée du réchauffeur | 5,5 | 7,5 | A + 2xC + 2,25″ | 9,5 | 5,5 | 1″ |
| 4″ | 5,5 | 9,0 | 10,5 | 6,25 | 1 1/2″ | ||
| 5″ | 6,75 | 10,0 | 11 | 7 | 1 1/2″ | ||
| 6″ | 6,75 | 11,0 | 12 | 7 | 1 1/12″ | ||
| 8″ | 6,75 | 13,25 | 13,5 | 8,5 | 2″ |

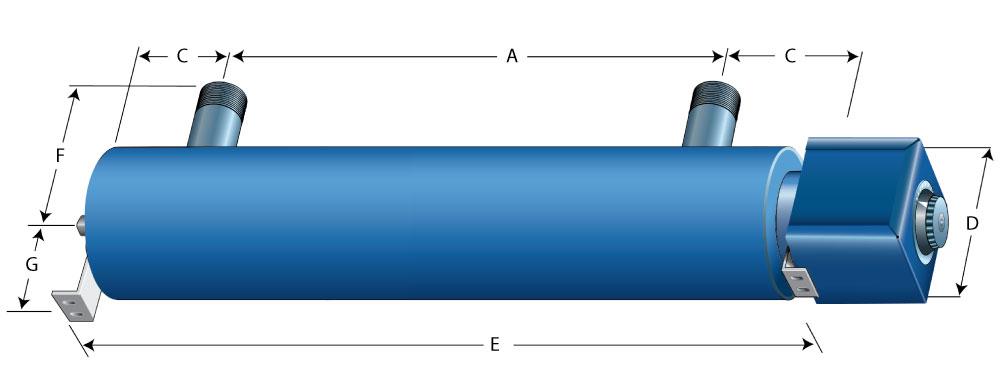

Réchauds de circulation à bouchon fileté standard
| Taille nominale du récipient | A | C | D | E | F | G | Taille d’entrée/sortie (NPT) |
| 1″ | Section chauffée du réchauffeur | 1 1/12″ | 3 3/4″ | A + 2xC + 2,25″ | 5″ | 5″ | 1″ |
| 1 1/4″ | 1 1/12″ | 3 3/4″ | 5″ | 5″ | 1″ | ||
| 1 1/2″ | 1 1/12″ | 3 3/4″ | 5″ | 5″ | 1 1/4″ | ||
| 2″ | 2 1/2″ | 3 3/4″ | 5 1/12″ | 5 1/2″ | 1 1/4″ | ||
| 2 1/2″ | 2 1/2″ | 3 3/4″ | 5 1/2″ | 5 1/2″ | 1 1/4″ |
Réchauds de circulation à bride standard
Réchauds à circulation à bouchon fileté standard
Pour obtenir de l’aide en matière de conception, contactez notre équipe technique qui vous guidera dans le processus de sélection des réchauffeurs électriques à circulation.
- Matériaux de la gaine – sélectionnés en fonction du liquide ou du gaz à chauffer
- Raccordements – raccords filetés NPT ou raccords d’entrée et de sortie à brides
- Pressions nominales des brides – sélectionnées en fonction des conditions de température et de pression de conception
- Boîtiers de raccordement
- Usage général (NEMA 1)
- Résistant aux intempéries (NEMA 4)
- Environnement dangereux (NEMA 7)
- Passivation – si nécessaire
- Cadres de support – pour montage autonome
- Matériaux de la cuve – acier, acier inoxydable ou autres métaux spéciaux
- Déflecteurs à flux transversal – pour améliorer les caractéristiques de transfert de chaleur, si nécessaire
- Commandes – thermostats intégrés, thermocouples et thermocouples de sécurité haute température

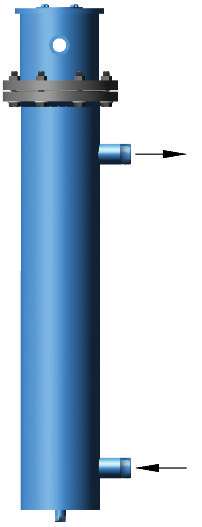

1. Montage vertical avec boîtier de raccordement orienté vers le haut
Le tuyau d’entrée doit être situé en bas.
Cette configuration permet de maintenir l’élément chauffant immergé dans le liquide en permanence.

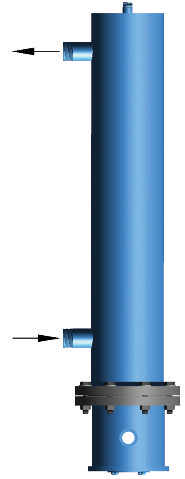

2. Montage vertical avec boîtier de raccordement en bas
Les tuyaux d’entrée et de sortie doivent être installés en haut, orientés vers le haut, le tuyau d’entrée étant proche du boîtier de raccordement. Cette configuration permet de maintenir l’élément chauffant immergé en permanence lors du chauffage de liquides et de minimiser la température du boîtier de raccordement lors du chauffage de gaz.

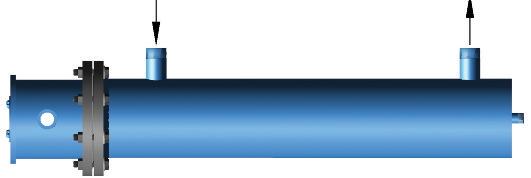

3. Montage horizontal
Le tuyau d’entrée doit être situé en bas. Cette configuration permet de minimiser la température du boîtier de raccordement.
1. (Recommandé pour les liquides)
2. (Recommandé pour les gaz)
3. (Pour les liquides ou les gaz)
